안정적인 전기 연결을 위해 PCB 단자대가 필수적인 이유는 무엇입니까?
PCB 단자대현대 전자 시스템의 중요한 구성 요소로, 산업 자동화, 배전, 스마트 장치, 재생 에너지 시스템 및 가전 제품 전반에 걸쳐 안전하고 체계적인 전선 대 기판 연결을 제공합니다. 이 포괄적인 가이드에서는 엔지니어, 제조업체 및 구매자가 정보에 기초한 결정을 내리는 데 도움이 되는 기능, 구조, 이점, 선택 방법, 일반적인 문제, 설치 관행 및 향후 동향을 살펴봅니다.
목차
1. PCB 단자대 이해

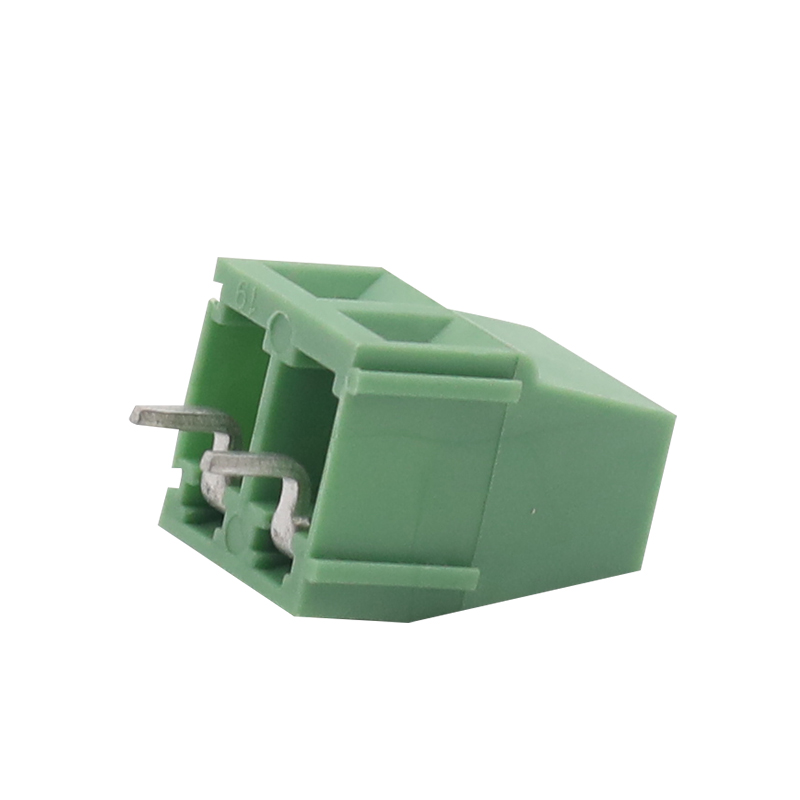

PCB 터미널 블록은 와이어를 인쇄 회로 기판(PCB)에 직접 고정하도록 설계된 전기 커넥터입니다. 외부 배선과 전자 회로 사이에 안정적인 전기 연결을 생성하는 동시에 조립, 유지 관리 및 문제 해결을 단순화합니다.
영구 납땜 와이어 연결과 달리 PCB 터미널 블록을 사용하면 회로 기판을 손상시키지 않고 와이어를 빠르게 연결하고 분리할 수 있습니다. 따라서 빈번한 유지 관리 또는 구성 요소 교체가 필요한 시스템에서 매우 유용합니다.
이러한 커넥터는 일반적으로 다음에서 발견됩니다.
- 산업 제어 시스템
- 전원 공급 장치
- 보안 시스템
- HVAC 장비
- 통신기기
- 재생에너지 장비
- 자동차 전자
- 스마트 홈 제품
주요 기능:PCB 단자대는 안전하고 체계적이며 진동에 강한 와이어 연결을 제공하는 동시에 설치 시간과 유지 관리 복잡성을 줄입니다.
2. PCB 터미널 블록의 작동 원리
PCB 단자대는 PCB에 직접 장착된 전도성 단자에 와이어를 고정하여 작동합니다. 전류는 외부 와이어에서 금속 도체를 통해 인쇄 회로 기판으로 흐릅니다.
대부분의 PCB 단자대는 다음 와이어 고정 방법 중 하나를 사용합니다.
| 연결 방법 | 설명 | 장점 |
|---|---|---|
| 나사 클램프 | 나사를 사용하여 와이어를 고정함 | 강력하고 안정적인 연결 |
| 스프링 클램프 | 스프링 압력이 와이어를 제자리에 고정합니다. | 빠른 설치 및 진동 저항 |
| 푸시인 | 직접 삽입 연결 | 빠른 조립 |
| 배리어 유형 | 터미널 사이의 절연 장벽 | 향상된 안전성 |
일단 연결되면 터미널 블록은 우발적인 와이어 풀림을 방지하는 동시에 지속적인 전기 전도성을 보장합니다.
3. PCB 단자대의 주요 유형
다양한 애플리케이션에는 다양한 PCB 단자대 설계가 필요합니다. 사용 가능한 유형을 이해하면 엔지니어가 올바른 솔루션을 선택하는 데 도움이 됩니다.
스루홀 PCB 단자대
이는 PCB의 드릴 구멍을 통해 장착되고 반대쪽에 납땜됩니다. 이 제품은 뛰어난 기계적 강도를 제공하며 진동이 심한 환경에서 일반적으로 사용됩니다.
표면 실장 PCB 터미널 블록
표면 실장 설계는 PCB 표면에 직접 부착되어 자동화된 제조 및 컴팩트한 레이아웃을 지원합니다.
플러그형 PCB 터미널 블록
플러그형 버전을 사용하면 개별 전선을 분리하지 않고도 커넥터를 분리할 수 있습니다. 모듈식 장비와 빠른 유지 관리에 이상적입니다.
직각 PCB 단자대
직각 설계는 수직 공간을 절약하고 인클로저 레이아웃을 최적화하는 데 도움이 됩니다.
고전류 PCB 단자대
무거운 전기 부하용으로 설계된 이 블록은 더 큰 도체와 향상된 내열성을 특징으로 합니다.
산업 자동화
진동에도 안정적인 신호 전송과 내구성 있는 성능을 제공합니다.
전력 장비
더 높은 전압 및 전류 요구 사항을 안전하게 처리합니다.
가전제품
컴팩트한 디자인으로 더 작고 스마트한 제품을 지원합니다.
4. 재료 및 구조
PCB 단자대의 성능은 재료와 구조 설계에 따라 크게 달라집니다.
| 요소 | 공통재료 | 목적 |
|---|---|---|
| 주택 | PA66 나일론 | 난연성 및 절연성 |
| 지휘자 | 구리 합금 | 전기 전도성 |
| 도금 | 주석 또는 니켈 | 내식성 |
| 나사 | 강철 | 기계적 체결 |
고품질 소재는 전기 효율성, 열 안정성 및 장기 내구성을 향상시킵니다.
5. 주요 장점
PCB 단자대는 제조업체, 설치업체 및 유지 관리 팀에게 상당한 이점을 제공합니다.
- 쉬운 배선:케이블 설치 및 교체가 단순화됩니다.
- 가동 중지 시간 감소:더 빠른 유지 관리 및 문제 해결.
- 보안 연결:강력한 기계적 와이어 고정력.
- 컴팩트한 디자인:PCB 공간을 효율적으로 활용합니다.
- 확장성:다중 극 구성으로 제공됩니다.
- 안전:우발적인 단락을 방지합니다.
- 비용 효율성:조립 인건비가 절감됩니다.
- 유연성:다양한 전선 크기와 전압을 지원합니다.
많은 엔지니어들이 PCB 단자대를 선호하는 이유는 현장 유지 관리를 단순화하는 동시에 오랜 작동 기간 동안 안정적인 전기 성능을 보장하기 때문입니다.
6. 일반적인 응용
PCB 단자대는 거의 모든 현대 전기 산업에서 사용됩니다.
산업 제어 시스템
공장에서는 진동 저항과 유지 관리 접근성이 중요한 센서, 릴레이, PLC 및 자동화 시스템용 단자대를 사용합니다.
재생에너지
태양광 인버터와 풍력 발전 시스템은 변화하는 환경 조건에서도 효율적인 전력 전달과 안정적인 연결을 위해 PCB 단자대를 사용합니다.
의료 장비
의료 전자 장치에는 모니터링 장치 및 진단 시스템을 위한 매우 안정적인 연결이 필요합니다.
운송
철도 시스템, 전기 자동차 및 충전소는 고전류 애플리케이션을 위해 견고한 단자대를 활용합니다.
스마트 빌딩
조명 제어 시스템, 보안 장치 및 HVAC 장비는 체계적인 PCB 연결에 의존합니다.
7. 올바른 PCB 터미널 블록을 선택하는 방법
올바른 PCB 단자대를 선택하려면 기술 및 환경 요구 사항을 신중하게 고려해야 합니다.
| 선택 요소 | 중요한 이유 |
|---|---|
| 현재 등급 | 과열 방지 |
| 전압 정격 | 안전한 단열 성능 보장 |
| 와이어 크기 | 적절한 호환성 보장 |
| 피치 크기 | PCB 간격에 영향을 미칩니다 |
| 장착 유형 | 레이아웃 요구 사항 지원 |
| 작동 온도 | 장기적인 내구성을 보장합니다 |
| 환경 보호 | 먼지와 습기로부터 보호합니다. |
구매자는 국제 시장용 제품을 선택할 때 UL, CE, RoHS 준수와 같은 인증도 확인해야 합니다.
8. 구매자가 저지르는 일반적인 실수
잘못된 단자대를 선택하면 비용이 많이 드는 고장, 과열 또는 유지 관리 문제가 발생할 수 있습니다.
- 불충분한 전류 등급 선택
- 환경 조건 무시
- 호환되지 않는 와이어 크기 사용
- 품질이 낮은 재료 선택
- 부적절한 PCB 간격 설계
- 진동 요구 사항 무시
- 국제 안전 인증을 간과
신중한 기술 평가는 안정성 문제와 예상치 못한 가동 중지 시간을 방지하는 데 도움이 됩니다.
9. 설치 및 유지관리 팁
안정적인 성능과 전기 안전을 위해서는 올바른 설치가 필수적입니다.
설치 모범 사례
- 올바른 드라이버 토크를 사용하십시오.
- 나사를 과도하게 조이지 마십시오.
- 와이어 절연체를 정확하게 벗겨냅니다.
- 느슨한 와이어 가닥을 방지하십시오.
- 전류 및 전압 사양을 따르십시오.
- 스루홀 모델의 납땜 품질을 검사합니다.
유지 관리 권장 사항
- 정기적으로 연결을 검사하십시오.
- 과열 징후를 확인하십시오.
- 부식이나 변색이 있는지 확인하세요.
- 필요한 경우 나사를 다시 조이십시오.
- 쌓인 먼지를 정기적으로 청소하십시오.
정기 검사를 통해 PCB 단자대의 서비스 수명이 크게 연장되고 전기적 오류가 최소화됩니다.
10. PCB 터미널 블록과 기타 커넥터 비교
| 특징 | PCB 터미널 블록 | 납땜 와이어 | 압착 커넥터 |
|---|---|---|---|
| 유지 | 쉬운 | 어려운 | 보통의 |
| 설치 속도 | 빠른 | 느린 | 빠른 |
| 재사용성 | 훌륭한 | 가난한 | 좋은 |
| 신뢰할 수 있음 | 높은 | 높은 | 높은 |
PCB 단자대는 신뢰성, 서비스 용이성 및 설치 효율성 간의 탁월한 균형을 제공합니다.
11. 업계 동향 및 혁신
전자 제품이 계속 발전함에 따라 PCB 단자대 기술도 빠르게 발전하고 있습니다.
- 소형화된 고밀도 디자인
- 도구가 필요 없는 푸시인 기술
- 향상된 진동 저항
- 스마트 모니터링 통합
- 더 높은 전류 용량
- 향상된 난연성 소재
- 환경 친화적인 제조
제조업체는 또한 Industry 4.0, 전기 자동차 및 재생 에너지 시스템을 위한 솔루션을 개발하고 있습니다.
12. 자주 묻는 질문
PCB 단자대의 주요 목적은 무엇입니까?
주요 목적은 인쇄 회로 기판에 안전하고 제거 가능한 와이어 연결을 제공하는 것입니다.
PCB 단자대는 재사용이 가능한가요?
예. 대부분의 PCB 단자대는 반복적인 와이어 삽입 및 제거를 위해 설계되었습니다.
PCB 단자대를 가장 많이 사용하는 산업은 무엇입니까?
산업 자동화, 전력 시스템, 재생 가능 에너지, 통신, 운송 및 소비자 전자 산업에서는 이를 광범위하게 사용합니다.
올바른 전류 정격을 어떻게 선택합니까?
안전한 작동을 보장하려면 시스템의 최대 예상 부하보다 높은 정격 전류의 단자대를 선택하십시오.
터미널 블록 과열의 원인은 무엇입니까?
일반적인 원인으로는 느슨한 배선, 과도한 전류, 부적절한 배선 크기, 품질이 낮은 전도성 재료 등이 있습니다.
PCB 단자대가 진동을 처리할 수 있습니까?
예. 스프링 클램프 및 고품질 나사 클램프 설계는 탁월한 내진동성을 제공합니다.
13. 결론
PCB 단자대는 수많은 산업 분야에서 안전하고 효율적이며 유지 관리가 가능한 전기 연결을 보장하는 데 중요한 역할을 합니다. 유연성, 신뢰성 및 설치 용이성은 현대 전자 시스템에 없어서는 안 될 요소입니다.
산업 기계, 재생 에너지 장비, 운송 시스템 또는 가전 제품에 사용되는 경우 올바른 PCB 단자대를 선택하는 것은 성능, 안전 및 장기적인 신뢰성에 직접적인 영향을 미칩니다.
기술이 계속 발전함에 따라 고급 PCB 단자대 솔루션은 점점 더 커지는 시장 요구를 충족하기 위해 더욱 컴팩트하고 지능적이며 효율적이 될 것입니다.
